Przemysłowy gaz tlenowy, jednostka separacji powietrza o niskiej ciśnieniu 440V

Przemysłowy gaz tlenowy, jednostka separacji powietrza o niskiej ciśnieniu 440V

    • Industrial Oxygen Gas Plant , Low Pressure Cryogenic Air Separation Unit 440V
    • Industrial Oxygen Gas Plant , Low Pressure Cryogenic Air Separation Unit 440V
    • Industrial Oxygen Gas Plant , Low Pressure Cryogenic Air Separation Unit 440V
  • Industrial Oxygen Gas Plant , Low Pressure Cryogenic Air Separation Unit 440V

    Szczegóły Produktu:

    Miejsce pochodzenia: Zhejiang, Chiny (kontynentalne)
    Nazwa handlowa: UIG
    Orzecznictwo: ISO 9001:2000
    Numer modelu: KDO, KDON, KZO, KZON

    Zapłata:

    Minimalne zamówienie: 1 zestaw
    Cena: Negotiation
    Szczegóły pakowania: Sea Worthy Opakowanie
    Czas dostawy: 120 dni
    Zasady płatności: T / T, L / C
    Możliwość Supply: 2-3 zestawy miesięcznie
    Skontaktuj się teraz
    Szczegółowy opis produktu
    Przepływ Goxa: 50,80,100,180,300,350,500,800Nm³ / h Czystość Goxu: 99,6
    Ciśnienie robocze: 1.2Mpa | 1Mpa Moc: 60-1000 KW
    Nazwa produktu: Kriogeniczna Instalacja Tlenu Zdolności produkcyjne: 50-2000 m3 / h
    Napięcie: 380v, 400V, 440V

    Przemysłowy gaz tlenowy, jednostka separacji powietrza o niskiej ciśnieniu 440V

    Szczegóły:

    Stan: nowy

    Miejsce produkcji: Chiny (kontynentalne)

    Marka: UIG

    Numer modelu: KDO, KDON, KZO, seria KZON

    Zdolność produkcyjna: 50-2000 m3 / h

    Moc: 60-1000 KW

    Napięcie: 380v, 400V, 440V

    Certyfikacja: ISO 9001: 2000

    Gwarancja: 1 rok

    Życie: 20 lat z odpowiednią konserwacją

    Obsługa posprzedażna: Inżynierowie mogą obsługiwać fabryki za granicą

    Zastosowanie: przemysłowe i medyczne (tlen, ciekły tlen, azot, ciekły azot)

    Instalacje separujące UIG Air przeznaczone są do szerokiej gamy możliwości i produktów podsumowanych poniżej: DLA OXYGEN 99,7% I NITROGEN 99,999%

    Dane techniczne:

    Dwie metody kompresji:

    1) Instalacje do oddzielania powietrza sprężonego:

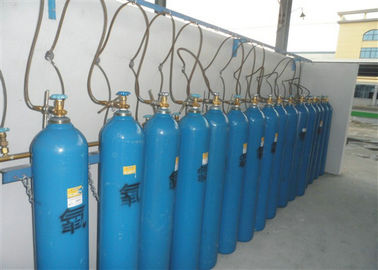

    Air-Compressed-Pre-cooling-Purifier-Rectification-wymiennik serca (ciecz niskociśnieniowa) -Likwowa pompa tlenowa (ciśnieniowy ciekły tlen) -lociek odparowywacz - cylindry tlenowe

    2) Instalacje do separacji sprężonego powietrza zewnętrznego:

    Powietrze-sprężone-wstępne chłodzenie-oczyszczanie-sprostowanie-wymiennik serca (gaz niskociśnieniowy) -zawór tlenu - sprężarka tlenu (ciśnieniowy tlenu) -silniki tlenowe

    Główne specyfikacje techniczne kompresji wewnętrznej

    Zawartość modelu

    KZON-

    50/50

    KZON-

    80/80

    KZON-

    100/100

    KDON-

    180-20

    KDON-

    300-50

    KDON-

    350-80

    KDON-

    500-150

    KDON-

    800-200

    KDON-

    1000-300

    Przepływ Goxa

    Nm³ / h

    50

    80

    100

    180

    300

    350

    500

    800

    100

    Czystość Goxu

    % (O2)

    ≥99,6

    ≥99,6

    ≥99,6

    ≥99,6

    ≥99,6

    ≥99,6

    ≥99,6

    ≥99,6

    ≥99,6

    Przepływ Gana

    Nm³ / h

    50

    80

    100

    20

    50

    80

    150

    200

    300

    Czystość Gana

    Ppm (O2)

    ≤10

    ≤10

    ≤10

    ≤10

    ≤10

    ≤10

    ≤10

    ≤10

    ≤10

    Operacyjny

    nacisk

    Mpa

    1.2

    1.2

    1.2

    1

    1

    1

    1

    1

    1

    Czas uruchamiania

    godzina

    ≤12

    ≤12

    ≤12

    ≤10

    ≤10

    ≤8

    ≤8

    ≤8

    ≤8

    Operacyjny

    okres

    rok

    ≥1

    ≥1

    ≥1

    ≥1

    ≥1

    ≥1

    ≥2

    ≥2

    ≥2

    Napełnianie tlenu (lub booster) z pompą cieczy.

    Zakład wykorzystuje adsorpcję sita molekularnego w temperaturze normalnej, wzrost przepływu refluksu wspomaganego wzrostem średniego ciśnienia.

    Surowe powietrze jest zasysane z atmosfery, przechodzi przez filtr do usuwania kurzu i zanieczyszczeń mechanicznych, następnie sprężany jest do pewnego stopnia sprężarką śrubową z pojedynczą fazą, za pośrednictwem chłodnicy końcowej, układu wstępnego chłodzenia powietrza, powietrza jest schłodzony do ok. 8 ℃. Po oddzieleniu wilgoci od wody separator wody, a następnie do oczyszczalni w celu usunięcia wilgoci, CO2, C2H2 i dwutlenku węgla.

    Wtedy większość powietrza wchodzi do głównego wymiennika ciepła, aby być ochłodzony do nasyconego pokusy. a częściowo jest skroplona do dolnej części dolnej kolumny; inna część powietrza jest sprężana w pewnym stopniu przez dwustopniowy wzmacniacz sprężania, przez chłodnicę końcową wchodzi do wymiennika ciepła tlenu, aby być ochłodzony w pobliżu temperatury nasyconej, a następnie po przepustnicy do dolnej kolumny. Poprzez wstępną destylację kolumny dolnej możemy uzyskać wzbogacone powietrze z tlenu z dołu kolumny. Po ochłodzeniu przez sub-chłodnicę, po jej dławieniu, przechodzi do środkowej części górnej kolumny jako płynu pod chłodnicę zwrotną do rektyfikacji. WN uzyskuje się z górnej części dolnej kolumny, po skropleniu przez parownik skraplacza, część WN jest stosowana jako płyn do rektyfikacji dla dolnej kolumny; druga część po ochłodzeniu przez sub-chłodnicę i po dławieniu przechodzi do górnej części górnej kolumny jako płyn do rektyfikacji rektyfikatora. Czysty ciekły tlen otrzymuje się z dna górnej kolumny i jest kondensowany przez wyparkę skraplacza. Płynny tlen jest wydzielany z dołu po ochłodzeniu przez sub-chłodnicę, a następnie do pompy LOX jest pod ciśnieniem. Odparowuje w wymienniku ciepła O2 i podgrzewa do normalnej tempy, a następnie bezpośrednio do rampy napełniania tlenu do napełniania cylindrów.

    WN od górnej części kolumny górnej przechodzi przez podgrzewacz, część owernika głównego wymiennika ciepła ma być podgrzewana do pewnej kłusownicy. Potem idzie do turbiny rozprężnej, aby utworzyć zimno i powrócić do sub-chłodnicy i głównego wymiennika ciepła, aby ponownie podgrzać do normalnej kłusownicy. Część jej przechodzi do oczyszczalni jako zasobu gazu regenerującego, a druga część odprowadza się częściowo.

    Główne specyfikacje techniczne kompresji zewnętrznej

    Zawartość modelu

    KDON-

    80/200

    KDON-

    180/500

    KDON-

    350/800

    KDON-

    550-1000

    KDON-

    750-1500

    KDON-

    1000-2000

    KDON-

    1500-3000

    KDON-

    3000-3000

    Przepływ Goxa

    Nm³ / h

    80

    180

    350

    550

    750

    1000

    1500

    3000

    Czystość Goxu

    % (O2)

    99,6

    99,6

    99,6

    99,6

    99,6

    99,6

    99,6

    99,6

    Przepływ Gana

    Nm³ / h

    200

    500

    800

    1000

    1500

    2000

    3000

    3000

    Czystość Gana

    Ppm (O2)

    ≤10

    ≤10

    ≤10

    ≤10

    ≤10

    ≤10

    ≤10

    ≤10

    Operacyjny

    nacisk

    Mpa

    0,65

    0,63

    0,62

    0,6

    0,58

    0,58

    0,56

    0,56

    Czas uruchamiania

    godzina

    ≤12

    ≤14

    ≤16

    ≤16

    ≤18

    ≤18

    ≤20

    ≤20

    Operacyjny

    okres

    rok

    ≥1

    ≥1

    ≥1

    ≥1

    ≥1

    ≥2

    ≥2

    ≥2

    Napełnianie tlenu (lub booster) z sprężarką tlenu .

    Opis:

    Przegląd procesu:

    1. Sprężarki powietrza: sprężarka spręża powietrze do 0.5Mpa-0.7Mpa.

    2. Chłodzenie wstępne: powietrze w jednostce wstępnego chłodzenia wstępnie chłodzi się do 5 ° C -10 ° C, 3. Oczyszczanie: Pozostała woda, dwutlenek węgla i węglowodory w powietrzu są usuwane z oczyszczonego powietrza sito molekularne.

    4. Rozszerzenie powietrza: Powietrze podlega chłodzeniu ekspandowemu w ekspandorze, aby uzyskać wymaganą pojemność chłodzenia.

    5. Wymiennik ciepła: wymiennik ciepła z aluminiową płytą ma lekki ciężar i dużą wydajność wymiany ciepła.

    6. Chłodzenie: Cieczowe powietrze i ciekły azot są chłodzone azotem i zanieczyszczonym azotem w podgrzewaczu.

    7. Destylacja: powietrze poddaje się destylacji w dolnej wieży, w górnej wieży uzyskuje się produkt azot, a na dole górnej wieży otrzymuje się tlen produktu.

    Komponenty układu kriogenicznego UIG obejmują:

    Filtr powietrza

    Sprężarka powietrza

    Filtr wstępny oczyszczający powietrze

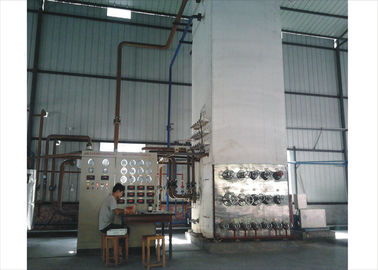

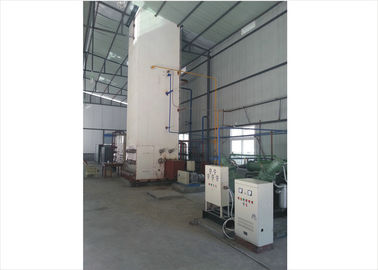

    Wieża rozdzielająca / izolowany pakiet zawierający sprzęt kriogeniczny (zimne pudełko)

    Silnik rozprężający turbiny

    Aplikacje:

    dostarcziliśmy do wielu krajów (Rosja, Kazachstan, Tadżykistan, Indie, Bangladesz, Tajlandia, Filipiny, Korea Północna, Mongolia, Gwinea Równikowa, Botswana, Zambia, Angola, Tanzania).

    Przewaga konkurencyjna:

    1. Brak strat gazu i wysokiej wydajności

    2. Proste i bezpieczne w obsłudze

    3. Niskie zużycie energii

    4. Niskie ciśnienie robocze

    5. Niski koszt operacyjny

    6. Niski koszt utrzymania

    7. Okres życia wynosi ponad 20 lat

    8. Inżynierowie mogą obsługiwać maszyny za granicą

    9. Wszystkie instalacje gazowe i płynne są zoptymalizowane w celu spełnienia wymagań klienta
