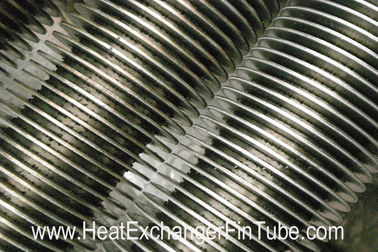

SS409 / SS410 spirali żebrowane rurki, wymiennik ciepła solidne i ząbkowane fin Tubular

SS409 / SS410 spirali żebrowane rurki, wymiennik ciepła solidne i ząbkowane fin Tubular

  • SS409 / SS410 spirali żebrowane rurki, wymiennik ciepła solidne i ząbkowane fin Tubular
SS409 / SS410 spirali żebrowane rurki, wymiennik ciepła solidne i ząbkowane fin Tubular
Szczegóły Produktu:
Place of Origin: China.Imported materials are available.
Nazwa handlowa: Reliance
Orzecznictwo: CE,ISO...
Model Number: HFW
Zapłata:
Minimum Order Quantity: N/A
Cena: N/A
Packaging Details: (1) Waterproof steel frame bundle package; (2)Steel frame case sealed by plywoods with each end capped.
Delivery Time: Ex-work within 1 month on recepit of order.
Payment Terms: T/T, L/C
Supply Ability: Daily capacity around 40 Tons
Kontakt
Szczegółowy opis produktu
Compamy Type: Manufacturer, Importer & Exporter Fin Tube Type: High frequency welded fin tube or HF Welding fin tube
Fins Type: Solid/Plain,Serrated,Radial Origin: China
Nearest Port: Shanghai Port, China Recent Buyer: From Japan in Jan,2015
Accessories: Spacer Rings
High Light:

rurkowej fin rurkowej żebrowane

,

helical finned tube

SS409 / SS410 materiałów fin są przyspawane do TP304 / TP304L, spiralna fin grzejnika rurowego, stałych i ząbkowanych płetw
ASTM A240 / A240M: Chrom i chromowo-niklowej stali nierdzewnej płyty, arkusze i taśmy do zbiorników ciśnieniowych oraz do zastosowań ogólnych

Szybkie Szczegóły:

High Frequency zgrzewanych śrubowe stalowe Rury Fin jest szeroko stosowany w odzysku ciepła odpadowego z gazów spalinowych z kotła.

Ogólne HF zdolność produkcyjna spawania

Ogólne specyfikacje HF rury fin spawania

Instrument spawania: 4 Maszyny FINNING;
Dzienne zdolności produkcyjne do 40 ton;
HFW Fin typu solid gładkie i ząbkowane.

OD rury: 19mm min.
Rura Długość: 18 m max.
Fin Wysokość: 32 mm max.
Fin Grubość: 0,8 mm min
Fin Pitch: min. 4 mm dla stałych płetw i 3.3mm do ząbkowanych płetw.


Opis:

Proces produkcyjny ogólne: Płetwa taśma jest przyspawany w sposób ciągły i spiralnie nawinięty na wypolerowanej gołej rury. A rury i żebra są połączone ze sobą techniką spawania wysokiej częstotliwości.

Produkujemy zarówno solidne gładkie i ząbkowane spiralny spawane ze stali żebrowanej rury. A także wszystkie rurki spawania spirali może być zagięty w środku lub na końcu rur żeber, to nazwać rury serpentynę.


Usługi dodatkowe do obróbki walcowych spawane rury FIN:

  1. Wysoka częstotliwość spawarka zasilanie wyjściowe: 200kW i 300kW
  2. High Frequency zgrzewanych Spiral Fin Tube jakość jest zapewniona przez hydrostatyczne lub pneumatycznych testów i prób rozciągania w celu sprawdzenia mechanicznego wiązania pomiędzy gołej rury i materiałów fin.
  3. Kryteria akceptacji: Międzynarodowa norma dla wymiarów, tolerancji, a testy wysokiej częstotliwości zgrzewanych zgrubienia lub warunki dostawy (GMP) klientów.
  4. Kontrola wzrokowa: un spawane części płetwy, płetwa uszkodzenia, zanieczyszczenia po rafinowania miedzi, łzy, okłady itp ...
  5. Kontrola wymiarowa: wysokość płetwy, rozstaw lamel, płetwa nachylenia, płetwa falistego, długość żebrowanych i un-żebrowanej części itd ...
  6. Zginanie należy sprawdzić: owalność, grubości i zmniejszenie obszaru.
  7. Powłoka: poza-czerwony tlenek cynku podkład fosforanu i wewnątrz lotny inhibitor korozji (VCI) w wodzie postaci rozpuszczalnej tabletki.
  8. Fin wykończenie końcowy: stożkowe (30 ~ 35degeree)
  9. Stan dostawy: Końce rur są kwadratowe cięcie, darmowe zadziory, wewnętrznie suszone i nadmuch czysty, zewnętrznie pokryta lakierem na obu końcach śrubowych spawane rur. W Osuszacze są wprowadzane do każdego opakowania do transportu kontynentalnego, jak również.
  10. Dokumentacja obejmuje QAP, WPS, PQR & WPQ, materiały surowe certyfikatów młyna, kontroli i prób testowych wyników oraz certyfikat gwarancyjny producenta.


Aplikacje:

Wysoka częstotliwość zgrzewanych śrubowe Fin Rury są szeroko stosowane w opalanych grzejników, wymiennik ciepła, kotły, ekonomizery, dolne grzejniki, chłodnice, ciepłowodów, grzejniki itp ....

Dane techniczne:

Szeroka gama materiałów płetw i rurki mogą być kombinacje są dostępne.

Przedmiotów Materiały ogólne Popularne materiały ASTM
Materiał rdzenia Tube

Stal węglowa, stal stopowa, żaroodporne Stal
Stal nierdzewna itp

10 #, 20 #, 15CrMo, Cr5Mo, Cr9Mo, 1Cr18Ni9Ti, 0Cr18Ni9, 00Cr17Ni14Mo2, SA106B, SA106C, SA192, SA179,
SA178, SA214, SA210-A1, SA210-C, TP304 / 304L / 304H, TP409 / 410, TP316 / 316, TP321 / 321L, TP347H, T11, T22, T91, itp.

płetwy Materiał

Stal węglowa, stal stopowa, żaroodporne Stal
Stal nierdzewna itp

Q235-BF, 08F, 08AL, 1Cr18Ni9Ti, 0Cr13, 1Cr13, 0Cr18Ni9, 09CrCuSb, CS, A1008-B, SPHC, SPCC, TP304 / 304L, TP316 / 316, TP321 / 321L, itp.


Arkusz Wymiary Dane możemy dostarczyć.

Stałe Helical Steel Tubes Wykonanie Zakres Fin

Płetwy stałe (mm)

ząbkowane płetwy

min

max

min

max

OD Tube (mm)

19

219

19

219

Fin Wysokość (mm)

8

26

8

32

Fin Grubość (mm)

0,8

2,8

1

1,6

Płetwy Gęstość (mm)

4 (250FPM)

20

3,3 (303FPM)

20

Długość rury (mm)

N / A

18000

N / A

18000

Dodatkowe Zakres dostawy:
(1) Proces kształtowania Rurka do stawu 2 rur.
(2) pierścienie dystansowe (materiał: stal) są dostępne.
(3) z jednej strony jest stałe żebra ślizgowe, a druga jest ząbkowany płetwy, 2 fin typy na tej samej probówce.



Przewaga konkurencyjna:

  1. Mamy ponad 10.000 metrów kwadratowych warsztatów, w tym 4 ERW wysokiej częstotliwości spawania liniach metody ustalania grzywien, dziennej zdolności produkcyjnej około 40 ton;
  2. Nasz plan zapewnienia jakości High Frequency spawalnicze Rury stalowe spiralne. (2.1) Surowa kontrola materiał zarówno dla zwykłych rurek i płetw. (2.2) W kontroli procesu z raportów, jak WPS, PQR & WPQ; Test sprawności spoiny osadzanie przed fabrykacji, nieniszczące testów i badań na rozciąganie itd. (2.3) końcowej kontroli inspekcji z raportów (wizualna i wymiarowa sprawdzić etc ...).
  3. High Frequency zgrzewanych Fin Tube jest integralnie przedłużony o max powierzchni, aby osiągnąć wydajność. Współczynnik przenikania ciepła o wysokiej częstotliwości rury fin spawania wynosi około 8 ~ 9 razy wyższe niż w przypadku innych rur gładkich.
  4. To zgrzewane Helical Fin Tubes to pojedyncza jednostka integralna, eliminując rezystancję styku ciepła i strat. Generalnie temperatura boczna rurka do 800 stopnia za stainess żeber stalowych; Stale niskowęglowe, wytrzymuje do 475 stopni jest najczęstszym wyborem.
